Explicación de los cilindros sin vástago: principios de funcionamiento, ventajas clave

Con el uso de cilindros tradicionales, muchas industrias se enfrentaban al desafío de cómo mover cargas suavemente sin perder tiempo ni espacio. Sin embargo, cuando los cilindros sin vástago llegaron al mercado, resolvieron todos los problemas e hicieron que los procesos fueran más fáciles y fluidos. Básicamente, los cilindros sin vástago son cilindros neumáticos compactos que están diseñados específicamente para obtener resultados precisos. Entonces, en este blog, aprenderá qué son realmente, cómo funcionan, por qué son importantes y cómo pueden resolver sus problemas más difíciles. Bueno, ¡sigue aprendiendo!





1) ¿Qué son los cilindros sin vástago?

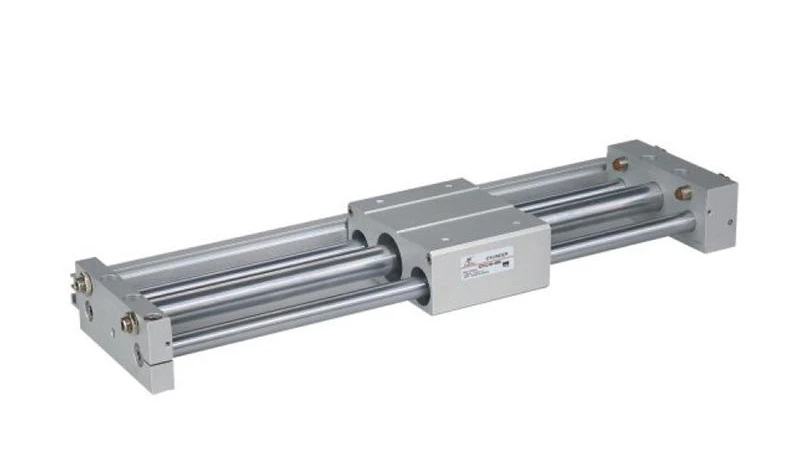

"Los cilindros sin vástago son una especie de actuador neumático que utiliza aire comprimido para mover la carga en un movimiento lineal sin utilizar un vástago de pistón externo".

Los cilindros sin vástago son confiables y eficientes porque usan su pistón interno para empujar o tirar de la carga, por lo que no usan ningún vástago externo, lo que ahorra espacio.

Su pistón interno mueve la carga a largas distancias, por lo que también reducen las cargas laterales y la flexión, lo que ayuda a prolongar su vida útil. Debido a su impecable rendimiento, los encontrará en muchas máquinas que necesitan un movimiento fluido y de larga-distancia.



2) Ventajas clave del uso de cilindros sin vástago

Los cilindros sin vástago ofrecen varias ventajas claras sobre los cilindros neumáticos tradicionales. Entonces, analicemos ahora las ventajas clave de usar cilindros sin vástago, que son:

+ Ahorro de espacio: Una de las mayores ventajas del cilindro neumático sin vástago es el ahorro de espacio-. Como no hay ninguna varilla que se extienda, toda la carrera ocurre dentro de la longitud del cilindro. Esto los hace perfectos para máquinas donde el espacio es reducido.

+ Aplicaciones de carrera larga-: También son ideales para aplicaciones de carrera larga-. Un cilindro sin vástago puede mover cargas a lo largo de largas distancias sin ocupar espacio adicional. Los cilindros tradicionales necesitan un espacio equivalente al doble de su carrera, pero los cilindros sin vástago necesitan un espacio pequeño. Debido a las aplicaciones de carrera larga, los cilindros sin vástago se vuelven más compactos y eficientes.

+ Mejor soporte de carga:Otra ventaja clave es un mejor soporte de carga. El carro móvil sobre un cilindro sin vástago ofrece una plataforma estable. Por lo tanto, reduce las cargas laterales y los problemas de flexión. Por otro lado, los cilindros tradicionales no tienen soporte de carga que pueda dañarlos con el tiempo.

+ Eficiencia energética:La eficiencia energética es otro punto a favor de los cilindros sin vástago. A diferencia de los cilindros tradicionales, utilizan menos aire comprimido debido a una menor fricción y un mejor equilibrio. Por lo tanto, reduce los costos operativos y hace que los sistemas sean más ecológicos-.

+ Mantenimiento: Los cilindros sin vástago son más sencillos porque tienen menos piezas móviles. Por lo tanto, hay algunos componentes que tienen posibilidades de desgastarse. Aparte de esto, muchos cilindros sin vástago están sellados para evitar la entrada de suciedad y polvo, esta cualidad los hace más duraderos.

+ Flexibilidad:Por último, son flexibles. Puedes fijarlos de muchas maneras y utilizarlos en posición horizontal o vertical. Así, pueden empujar o tirar de las cargas fácilmente.



3) Principios de funcionamiento de los cilindros sin vástago

Los cilindros sin vástago funcionan con aire comprimido, al igual que un cilindro de pistón neumático normal. Pero la principal diferencia está en cómo mueven la carga. Ahora, hablemos del principio de funcionamiento de los cilindros sin vástago.





Cuando se aplica presión de aire, hay un pistón dentro del cilindro que se mueve. En realidad, el pistón viaja dentro de un tubo sellado. Ahora, el pistón está conectado al carro que se mueve a lo largo del cilindro y mueve la carga. Para simplificarlo, la carga se mueve de forma lineal junto con el carro.

Hay dos formas comunes en que el pistón se conecta al carro. Uno es acoplamiento mecánico y el otro es acoplamiento magnético.

• En tipos mecánicos, hay una ranura a lo largo del cilindro. Entonces, una banda o tira sellada lo mantiene hermético. A medida que el pistón se mueve, el carro se mueve con él.
• En tipos magnéticos,Los potentes imanes están diseñados para conectar el pistón con el carro. Por lo tanto, cuando el aire mueve el pistón hacia el interior, la fuerza magnética tira del carro hacia el exterior.

Ambos tipos funcionan bien. Los mecánicos son buenos para cargas pesadas y los magnéticos son más limpios porque están completamente sellados, lo que los hace ideales para ambientes polvorientos o húmedos.

Además, a menudo se agregan sensores para rastrear la posición del pistón. Estos sensores también ayudan a controlar la posición del pistón para que se mueva con precisión.



4) Aplicaciones en diversas industrias

Los cilindros sin vástago se utilizan en muchas industrias porque ahorran espacio y mueven cargas sin problemas. Esto los hace útiles en máquinas donde el espacio y la velocidad importan. Ahora analicemos las aplicaciones de los cilindros sin vástago en diversas industrias. ¡Sigue leyendo!

• En la industria del embalaje

Los cilindros sin vástago ayudan a mover los productos a lo largo de las cintas transportadoras y se utilizan para abrir y cerrar solapas y empujar los artículos hacia las cajas. Su movimiento suave es perfecto para un trabajo rápido y preciso.

• En la fabricación de automóviles

Se utilizan en líneas de montaje, por lo que ayudan a mover piezas como puertas, paneles y asientos a su posición. Dado que pueden realizar carreras largas, son ideales para mover piezas grandes o voluminosas.

• Plantas de electrónica y semiconductores.

Los cilindros sin vástago se utilizan en plantas de electrónica y semiconductores. Los cilindros magnéticos sin vástago están sellados para evitar la entrada de polvo. Los hace perfectos para mover piezas pequeñas y sensibles sin causar contaminación.

• en manejo de materiales

Los cilindros sin vástago se utilizan para deslizar los artículos correctamente por las áreas de trabajo. A menudo se encuentran en máquinas clasificadoras, paletizadores (una máquina industrial que coloca automáticamente los productos de una manera pre-definida en una plataforma para su envío, almacenamiento y organización) y sistemas de recogida-y-colocación.

• Máquinas de impresión y etiquetado.

Los cilindros sin vástago se utilizan en máquinas de impresión y etiquetado para mover papel o productos a través del sistema. Además, su movimiento suave y recto ayuda a mantener todo alineado y preciso.

• en equipos medicos

Estos cilindros soportan tareas como mover bandejas o ajustar piezas en máquinas de diagnóstico. Por lo tanto, su funcionamiento silencioso y su diseño limpio los hacen adecuados para entornos hospitalarios.

• En robótica, procesamiento de alimentos y máquinas textiles.

Los cilindros sin vástago también se utilizan en robótica, procesamiento de alimentos y máquinas textiles. Son fiables, fáciles de instalar y requieren poco mantenimiento.



5) Mantenimiento, solución de problemas y mejores prácticas

A pesar de que los cilindros sin vástago se diseñaron pensando en la longevidad, como todas las herramientas mecánicas, requieren atención regular. Tener un plan de mantenimiento mejora el rendimiento y aumenta la vida útil.



Mantenimiento

Un mantenimiento eficaz garantiza el correcto funcionamiento del cilindro neumático sin vástago y ayuda a evitar fallos.

• Empezar con la limpieza: En primer lugar, es importante mantener limpios los cilindros sin vástago. Porque la humedad, la suciedad y el polvo pueden perjudicar su rendimiento. Esto es especialmente importante para los cilindros magnéticos porque los residuos pueden inhibir la fuerza de la conexión magnética. Por tanto, las toallitas húmedas son útiles para limpiar el cuerpo del cilindro con regularidad.
• Compruebe las bandas de sellado:Inspeccione visualmente la banda de sellado de tipo mecánico para ver si está agrietada, desgastada o mal sellada. Si la banda está dañada, disminuirá la eficiencia de las funciones del cilindro.
• Verifique cuidadosamente la lubricación:Por lo general, la mayoría de los cilindros sin vástago están pre-lubricados. Sin embargo, con el tiempo pierden su lubricación. Por lo tanto, consulte siempre las pautas del fabricante sobre cuándo y cómo volver a aplicar el lubricante para evitar dañar los cilindros sin vástago. Si no aplica lubricante a tiempo, puede provocar un rendimiento deficiente.
• Comprobar apriete y daños.: ¿Escuchó un silbido? En caso afirmativo, significa que hay una fuga de aire. La fuga de presión de aire provoca una disminución de la presión en el cilindro, lo que lo ralentizará o lo debilitará. Por lo tanto, es necesario arreglar, apretar o reemplazar los accesorios sueltos y los tubos dañados.

Solución de problemas

En caso de que su cilindro no parezca funcionar eficazmente, no se preocupe. De hecho, la mayoría de los problemas son fáciles de identificar y solucionar bien.

? Movimiento deficiente o lento de un carro:Debes examinar la presión del aire. Podría establecerse por debajo de lo previsto. Y comprobar los bloqueos en el movimiento del pistón.

? Movimiento de carga brusco o desigual:Revise los rieles guía y asegúrese de que la carga esté distribuida uniformemente y colocada correctamente para una alineación óptima. Además, es fundamental evitar cargas laterales que puedan forzar el cilindro.

? ¿Sus sensores le están dando lecturas defectuosas?Asegúrese de verificar la alineación. La mala alineación de los sensores puede provocar una mala retroalimentación y, como resultado, nos enfrentamos a problemas a la hora de controlar el cilindro.



Mejores prácticas

Para garantizar operaciones seguras y precisas en cilindros sin vástago, es importante realizar las siguientes actividades de mantenimiento:

• Evite daños internos causados ​​por la humedad o partículas utilizando aire limpio, seco y filtrado. El aire utilizado no debe provocar corrosión, desgaste de las juntas ni reducción del rendimiento funcional con el tiempo.
• Para evitar perder la vida útil del cilindro, fije firmemente el cilindro en su posición, asegurándose de que esté perfectamente alineado con la carga para evitar una rotación desigual o desgaste, lo que provocará un mal funcionamiento.
• Evite las superficies de rodamiento sobrecargadas en el carro, ya que afectan el rendimiento y dañan los rodamientos internos, lo que provoca fallas prematuras.
• Evite ejercer presión sobre el cilindro garantizando que todos los componentes conectados al sistema estén correctamente alineados. De lo contrario, se ejercerán fuerzas adicionales sobre el pistón interno y el carro.
• Para eliminar la pérdida de presión del sistema, aplique mantenimiento de forma preventiva antes de que se produzcan averías costosas.
• Ejecutar el mantenimiento preventivo-del sistema es fundamental para evitar tiempos de inactividad no planificados, lo que se garantiza comprobando el correcto funcionamiento de los sensores antes de la configuración.

Esto mejora la confiabilidad, la longevidad y garantiza un movimiento ininterrumpido en cilindros sin vástago.



6) Preguntas frecuentes

1. ¿Cuáles son las ventajas de utilizar cilindros sin vástago sobre los cilindros tradicionales?

Los cilindros sin vástago permiten lograr carreras más largas dentro de un cuerpo compacto. Además, los cilindros sin vástago ayudan a reducir las cargas laterales, permiten un movimiento más suave y también controlan mejor la carga. Además, los cilindros sin vástago ahorran espacio, ya que no se necesita un vástago externo largo.

2. ¿Qué es un cilindro sin vástago y cómo funciona?

Un cilindro sin vástago es un tipo de actuador neumático que utiliza un pistón interno que está acoplado a un carro que transporta la carga externamente. En un cilindro sin vástago, el aire comprimido ingresa al cilindro, que empuja el pistón. Luego, el pistón empuja el carro que se encuentra al costado del cilindro. La carga se mueve en un movimiento lineal.

3. ¿Cómo selecciono el cilindro sin vástago adecuado para mi aplicación?

Al elegir un cilindro sin vástago, es importante tener en cuenta la longitud de la carrera, el espacio de montaje disponible, la velocidad, el peso de la carga y las condiciones de trabajo.

4. ¿Qué tendencias futuras están surgiendo en la tecnología de cilindros sin vástago?

El avance de los cilindros sin vástago incluye la incorporación de tecnologías inteligentes para sensores mejorados, sistemas de IoT basados ​​en satélites- y sistemas de monitoreo en tiempo real-para mantenimiento predictivo. Además, los materiales ecológicos-se utilizan en la construcción de cilindros sin vástago.



7) Conclusión

Con los cilindros sin vástago, mover las piezas de la máquina resulta más fácil. A diferencia de los cilindros normales, estos cilindros sin vástago ahorran espacio, funcionan en silencio y requieren menos mantenimiento. Para los maquinistas que buscan precisión, los cilindros sin vástago hacen que las máquinas sean más ligeras, más rápidas, duraderas y fiables. Son ideales para las industrias manufactureras, ya que necesitan realizar movimientos largos en lugares reducidos. Los cilindros sin vástago son la mejor solución-moderna para mejorar el rendimiento de las máquinas y prevenir otros problemas.

Si desea ampliar las capacidades de su equipo con cilindros sin vástago-de-la-línea, consulte el catálogo de XCHEN (Xingchen Tire. Tenemos una gama de cilindros sin vástago que son mejores para aplicaciones de carrera larga-en las industrias de embalaje, robótica y manipulación de materiales. Son extremadamente útiles cuando se trata de optimizar la reducción del tiempo de inactividad operativo y de mantenimiento de sus sistemas. Puede contactarnos con un solo clic aquí.
